1. 概述
碰撞检测是游戏开发、计算机图形学和仿真软件中的核心组件。在Java中，开发者可以根据应用复杂度和性能需求，采用多种方法检测图像（或精灵）之间的碰撞。
本教程将深入探讨两个图像之间的碰撞检测原理，涵盖基础边界形状检测到高级像素级检测的完整方案。
2. Java的Swing和AWT库
我们将使用Swing构建GUI框架（如JFrame和JPanel），并借助AWT进行渲染和几何计算。但需注意：这套方案并非为高性能渲染优化，存在以下明显缺陷：
- 缺乏内置循环系统
- 复杂场景下图像渲染性能较差
- 需要手动实现所有物理和碰撞逻辑
有几种方式可实现循环系统（如Timer或Thread），本文选择Thread实现。创建一个继承JPanel并实现Runnable的类：
public class Game extends JPanel implements Runnable
这样我们就能：
- 通过
paintComponent()绘制组件 - 在
run()方法中实现游戏循环
gameThread = new Thread(this);
gameThread.start();
public void run() {
while (!collided) {
repaint();
try {
Thread.sleep(16); // 约60FPS
} catch (InterruptedException e) {
throw new RuntimeException(e);
}
}
}
我们还需要一个GameObject类封装图像数据：
public class GameObject
添加核心方法：
public GameObject(int x, int y, BufferedImage image) {
this.x = x;
this.y = y;
this.image = image;
this.width = image.getWidth();
this.height = image.getHeight();
}
public void move(int dx, int dy) {
x += dx;
y += dy;
}
public void draw(Graphics g) {
g.drawImage(image, x, y, null);
}
加载达斯·维达和卢克·天行者的对决素材：
BufferedImage vaderImage = ImageIO.read(new File("src/main/resources/images/vader.png"));
BufferedImage lukeImage = ImageIO.read(new File("src/main/resources/images/luke.png"));
vader = new GameObject(170, 370, vaderImage);
luke = new GameObject(1600, 370, lukeImage);
最后实现绘制逻辑：
protected void paintComponent(Graphics g) {
super.paintComponent(g);
vader.draw(g);
luke.draw(g);
if (collided) {
g.setColor(Color.RED);
g.setFont(new Font("SansSerif", Font.BOLD, 50));
g.drawString("COLLISION!", getWidth() / 2 - 100, getHeight() / 2);
}
}
3. 边界形状碰撞检测
现在我们探索基于几何形状的碰撞检测方法，从最简单的边界框开始。
3.1 边界框检测
✅ 最简单快速但精度最低的方法
通过检测图像矩形区域是否重叠实现碰撞。AWT的Rectangle类让实现变得简单：
public Rectangle getRectangleBounds() {
return new Rectangle(x, y, width, height);
}
在游戏循环中添加移动和碰撞检测逻辑：
vader.move(2, 0);
luke.move(-2, 0);
if (vader.getRectangleBounds().intersects(luke.getRectangleBounds())) {
collided = true;
}

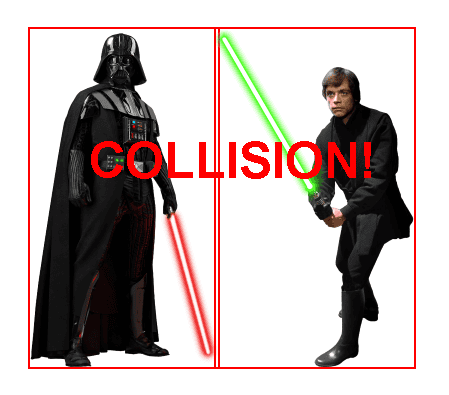

效果演示：
3.2 椭圆形区域检测
⚠️ 精度提升但性能下降
当图像接近圆形时，使用Ellipse2D更合理。但注意：**intersects()方法只支持矩形**，需通过Area类转换：
public Area getEllipseAreaBounds() {
Ellipse2D.Double coll = new Ellipse2D.Double(x, y, width, height);
return new Area(coll);
}
碰撞检测逻辑：
Area areaVader = vader.getEllipseAreaBounds();
Area areaLuke = luke.getEllipseAreaBounds();
areaVader.intersect(areaLuke);
if (!areaVader.isEmpty()) { // 区域不为空表示有重叠
collided = true;
}

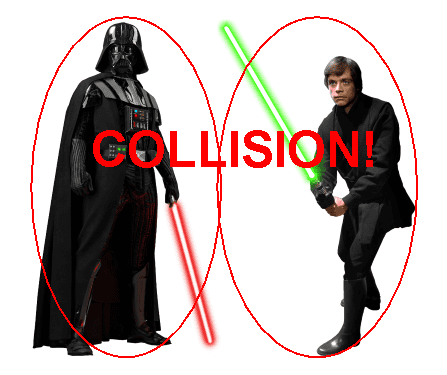

效果演示：
3.3 圆形距离检测
⚡ 高性能替代方案
当对象超过1000个时，Area运算会变得沉重。此时可改用纯数学计算（仅适用于正圆）：
double dx = circleVader.getCenterX() - circleLuke.getCenterX();
double dy = circleVader.getCenterY() - circleLuke.getCenterY();
double distance = Math.sqrt(dx * dx + dy * dy);
double radiusVader = circleVader.getWidth() / 2.0;
double radiusLuke = circleLuke.getWidth() / 2.0;
boolean collided = distance < radiusVader + radiusLuke; // 圆心距 < 半径和

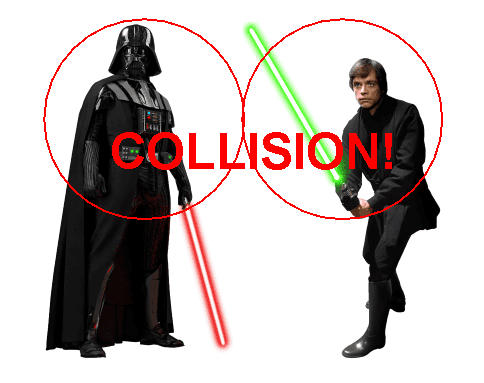

效果演示：
3.4 多边形碰撞检测
🔷 自定义形状检测
通过多边形实现精确边界控制：
int[] xPoints = new int[4];
int[] yPoints = new int[4];
// 菱形偏移量
int[] xOffsets = {100, 200, 100, 0};
int[] yOffsets = {0, 170, 340, 170};
public Polygon getPolygonBounds(int imgX, int imgY) {
for (int i = 0; i < xOffsets.length; i++) {
xPoints[i] = imgX + xOffsets[i];
yPoints[i] = imgY + yOffsets[i];
}
return new Polygon(xPoints, yPoints, xOffsets.length);
}
碰撞检测（同样借助Area类）：
Polygon polyVader = getPolygonBounds(vader.x, vader.y);
Polygon polyLuke = getPolygonBounds(luke.x, luke.y);
Area areaVader = new Area(polyVader);
Area areaLuke = new Area(polyLuke);
areaVader.intersect(areaLuke);
if (!areaVader.isEmpty()) {
collided = true;
}

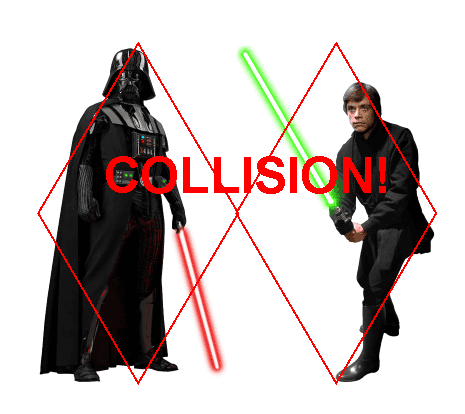

效果演示：
关键优势：通过Area类还能检测不同形状间的碰撞（如椭圆vs多边形）。
4. 像素级完美碰撞
🎯 最高精度方案
当视觉精确度至关重要时（如光剑击中头部），需要检测非透明像素的实际重叠：
public boolean isPixelCollision(BufferedImage img1, int x1, int y1,
BufferedImage img2, int x2, int y2) {
// 1. 计算重叠区域
int top = Math.max(y1, y2);
int bottom = Math.min(y1 + img1.getHeight(), y2 + img2.getHeight());
int left = Math.max(x1, x2);
int right = Math.min(x1 + img1.getWidth(), x2 + img2.getWidth());
// 2. 提前终止无重叠情况
if (right <= left || bottom <= top) return false;
// 3. 逐像素检查重叠区域
for (int y = top; y < bottom; y++) {
for (int x = left; x < right; x++) {
int img1Pixel = img1.getRGB(x - x1, y - y1);
int img2Pixel = img2.getRGB(x - x2, y - y2);
// 检查alpha通道（透明度）
if (((img1Pixel >> 24) & 0xff) != 0 && ((img2Pixel >> 24) & 0xff) != 0) {
return true; // 两个像素均不透明
}
}
}
return false;
}

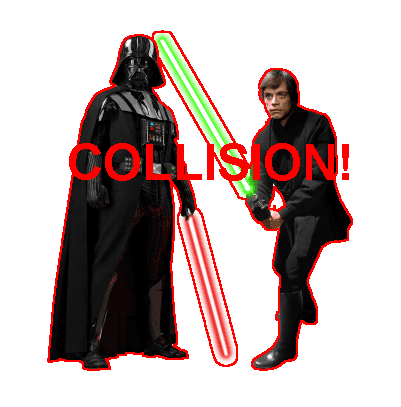

效果演示：
5. 结论
在Java中实现图像碰撞检测时，需要根据具体需求权衡方案：
| 方法 | 精度 | 性能 | 适用场景 |
|---|---|---|---|
| 边界框 | 低 | ⭐⭐⭐⭐⭐ | 快速原型/简单游戏 |
| 椭圆/圆形 | 中 | ⭐⭐⭐ | 规则形状物体 |
| 多边形 | 高 | ⭐⭐ | 复杂形状物体 |
| 像素级 | 完美 | ⭐ | 需要精确视觉反馈 |
核心原则：在精度和性能间找到平衡点。对于大型游戏，通常采用分层检测（先用边界框粗筛，再用像素级精判）。
完整代码实现可在GitHub获取。
