1. 介绍

在本教程中，我们将介绍业务流程管理（Business Process Management，BPM）系统，并重点讲解其在 Java 中的实现 —— jBPM 系统。

jBPM 是一个基于 Java 的轻量级工作流引擎，支持使用 BPMN 2.0 标准建模和执行业务流程。它适用于需要灵活流程定义和执行控制的企业级应用。

2. 业务流程管理系统（BPM）

业务流程管理（BPM）是一个跨职能的管理领域，它不仅限于开发环节，还涵盖企业的多个运营方面。

BPM 的核心目标是提升业务流程的可视化与可控性。通过流程图建模和持续优化，我们可以找到更高效的流程路径，从而降低成本、提升效益。

它定义了清晰的目标、生命周期、最佳实践，以及参与者之间的通用语言 —— 即“业务流程”。

3. jBPM 系统简介

jBPM 是 Java 平台上 BPM 的实现方案，它提供了一个工作流引擎来创建、执行和监控业务流程。

✅ 特点包括：

支持 BPMN 2.0 标准
提供流程执行引擎
可视化流程建模
支持持久化和事务处理

jBPM 强调“可执行业务流程”，这意味着流程定义足够详细，可以直接在工作流引擎中运行。

以下是一个 BPMN 流程模型的执行顺序示意图：

流程执行顺序如下：

从绿色“开始”节点启动流程
执行 Task 1
Task 1 完成后执行 Task 2
遇到红色“结束”节点时流程终止

4. jBPM 插件安装指南

要使用 jBPM，首先需要在 IDE 中安装插件。以下是 Eclipse 和 IntelliJ IDEA 的配置步骤。

4.1. Eclipse 插件安装

Eclipse 需要手动安装 jBPM 插件，步骤如下：

打开 Eclipse，进入 Help → Install New Software
添加 jBPM 更新站点：https://downloads.jboss.org/jbpm/release/7.48.0.Final/updatesite/
选择插件并完成安装
重启 Eclipse

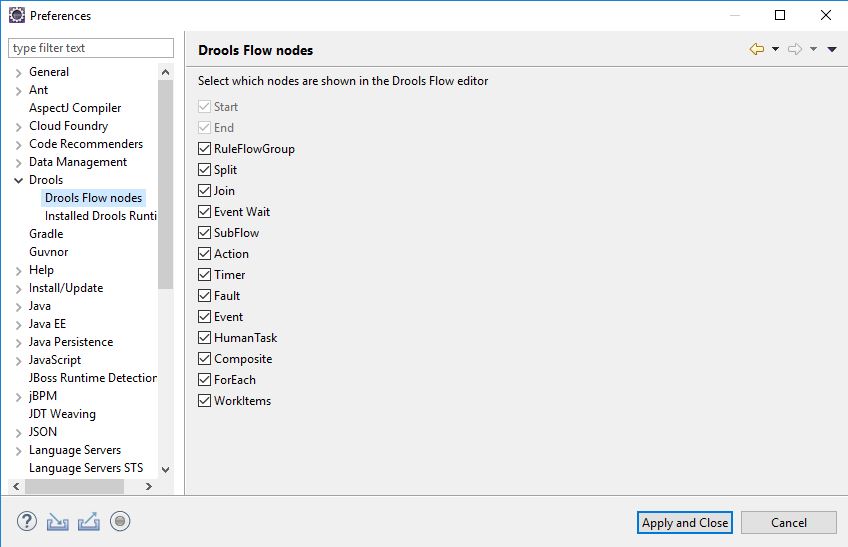

重启后，进入 Window → Preferences → Drools → Drools Flow Nodes，勾选所有选项，点击 Apply and Close：

完成后即可创建 jBPM 项目。

4.2. IntelliJ IDEA 插件启用

IntelliJ IDEA Ultimate 版本默认内置 jBPM 插件，Community 版本不支持。

启用方式如下：

进入 Configure → Settings → Plugins

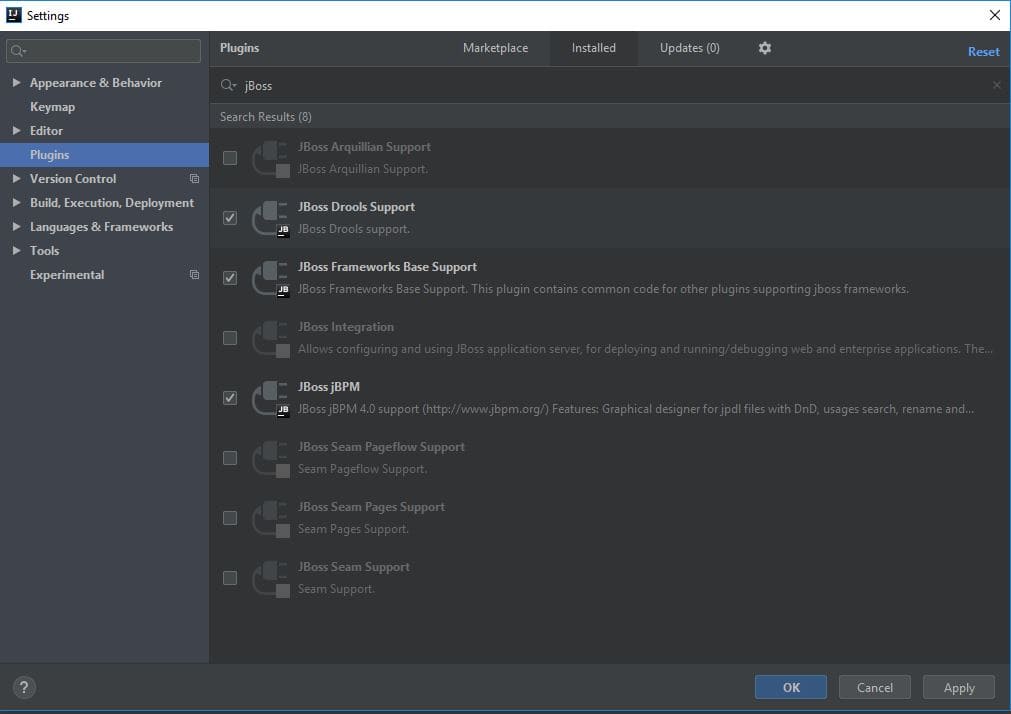

在 Installed 列表中找到 JBoss jBPM 插件并启用：

⚠️ 注意：IntelliJ 目前不支持 BPMN 2.0 图形化设计器，但可以导入 *.bpmn 文件运行。

4.3. JDK 21 兼容性处理

JDK 21 移除了 java.lang.Compiler 类，使用 jBPM 需额外引入 mvel2 依赖：

<dependency>
    <groupId>org.mvel</groupId>
    <artifactId>mvel2</artifactId>
    <version>2.5.2.Final</version>
</dependency>

5. Hello World 示例

接下来我们通过一个简单示例演示如何创建和运行 jBPM 流程。

5.1. 创建 jBPM 项目

Eclipse

File → New → Other → jBPM Project (Maven)
输入项目名后完成创建，Eclipse 会自动下载依赖

IntelliJ IDEA

File → New → Project → JBoss Drools
项目创建完成后，依赖会自动下载至项目 lib 目录

5.2. 创建 Hello World 流程模型

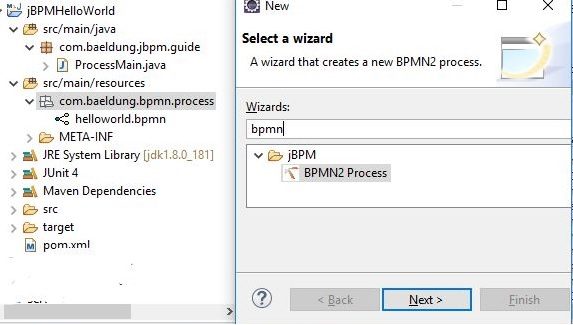

在 src/main/resources 下新建 BPMN 文件，后缀为 .bpmn：

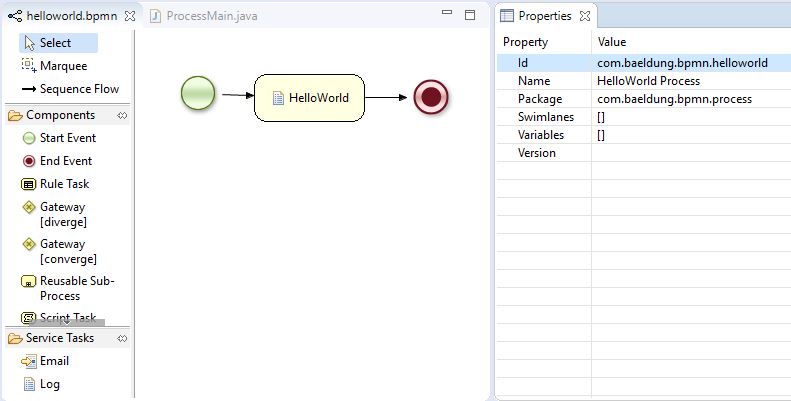

打开后进入 BPMN 设计器界面：

设计器界面说明：

左侧是流程节点库
中间是流程设计区域
右侧是节点属性设置

在本示例中，我们使用以下节点：

Start Event：流程起点
Script Task：用于执行 Java 脚本
End Event：流程终点

5.3. 声名与创建知识库（kbase）

jBPM 使用 kbase 来加载 BPMN 流程文件。我们需要在 resources/META-INF 下创建 kmodule.xml：

<kmodule xmlns="http://jboss.org/kie/6.0.0/kmodule">
    <kbase name="kbase" packages="com.baeldung.bpmn.process" />
</kmodule>

然后使用 KieContainer 加载：

KieServices kService = KieServices.Factory.get();
KieContainer kContainer = kService.getKieClasspathContainer();
KieBase kbase = kContainer.getKieBase("kbase");

5.4. 创建 jBPM 运行时管理器

使用 JBPMHelper 构建运行环境：

JBPMHelper.startH2Server();
JBPMHelper.setupDataSource();
EntityManagerFactory emf = Persistence.createEntityManagerFactory("org.jbpm.persistence.jpa");

构建 RuntimeEnvironment：

RuntimeEnvironmentBuilder runtimeEnvironmentBuilder =
  RuntimeEnvironmentBuilder.Factory.get().newDefaultBuilder();
RuntimeEnvironment runtimeEnvironment = runtimeEnvironmentBuilder
  .entityManagerFactory(emf)
  .knowledgeBase(kbase)
  .get();

创建 RuntimeManager：

RuntimeManager runtimeManager = RuntimeManagerFactory.Factory.get()
  .newSingletonRuntimeManager(runtimeEnvironment);

5.5. 执行流程实例

获取 RuntimeEngine 并启动流程：

RuntimeEngine engine = runtimeManager.getRuntimeEngine(null);
KieSession ksession = engine.getKieSession();
ksession.startProcess("com.baeldung.bpmn.process.HelloWorld");

流程启动后，会在控制台输出 Hello World。

6. 总结

本文介绍了 BPM 系统及其在 Java 中的实现方案 jBPM。

✅ 主要内容包括：

BPM 的定义与价值
jBPM 的核心功能与流程执行机制
Eclipse 与 IntelliJ 插件安装
JDK 21 的兼容性处理
Hello World 示例流程创建与执行

要运行示例流程，只需执行 WorkflowProcessMain 类的 main 方法即可。

如需进一步学习，建议查阅 jBPM 官方文档和 BPMN 2.0 规范文档。
